欧美日本高清视频在线观看-欧美日本二区-欧美日本道-欧美日本成人-欧美日本不卡-欧美日b片

光電直讀光譜儀的檢測效能，高度依賴氬氣純度與光室真空度這兩個(gè)關(guān)鍵因素。氬氣純度若未達(dá)到99.999%的高標(biāo)準(zhǔn)，放電過程將陷入不穩(wěn)定狀態(tài)，導(dǎo)致檢測數(shù)據(jù)出現(xiàn)偏差；而光室真空度一旦超過10Pa，短波長元素的檢測便會(huì)遭遇重重阻礙，嚴(yán)重影響檢測結(jié)果的精準(zhǔn)度。二者如同精密儀器運(yùn)轉(zhuǎn)的雙輪，缺一不可。

真空型直讀光譜分析儀的檢測分析

在光電直讀光譜儀的精密分析體系中，氬氣純度與光室真空度是決定檢測結(jié)果可靠性的兩大核心參數(shù)。氬氣作為火花放電的保護(hù)介質(zhì)，其純度需嚴(yán)格控制在99.999%以上，這一數(shù)值直接關(guān)聯(lián)著放電過程的穩(wěn)定性。當(dāng)氬氣中氧氣、水分等雜質(zhì)含量超過0.0005%時(shí)，放電模式會(huì)從理想的凝聚放電轉(zhuǎn)變?yōu)閿U(kuò)散放電。前者表現(xiàn)為電極激發(fā)點(diǎn)呈黑色致密狀，原子蒸發(fā)充分；后者則因雜質(zhì)參與反應(yīng)，在樣品表面形成氧化層，導(dǎo)致激發(fā)點(diǎn)呈現(xiàn)白色或灰白色，光強(qiáng)值顯著下降。以鋼鐵材料分析為例，若氬氣純度不足，碳（C）、硫（S）等元素的特征譜線強(qiáng)度可降低30%以上，檢測結(jié)果系統(tǒng)性偏低。此外，雜質(zhì)氣體還會(huì)引發(fā)放電跳閘、激發(fā)點(diǎn)不穩(wěn)定等問題，直接影響分析重復(fù)性。

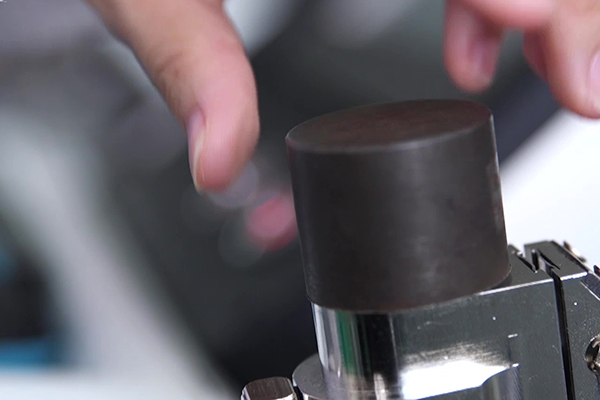

直讀光譜儀分析

光室真空度對(duì)短波長元素檢測的必要性則源于光譜吸收特性。氧氣在真空紫外區(qū)（100-200nm）存在兩個(gè)強(qiáng)吸收帶，其中145nm附近的吸收峰會(huì)顯著衰減碳、硫、磷等非金屬元素的特征譜線。當(dāng)光室真空度低于10Pa時(shí)，殘余氧氣濃度足以導(dǎo)致短波長元素的光強(qiáng)損失超過50%。例如，在檢測鋁基合金中的磷元素時(shí)，若真空度不足，其213.6nm特征譜線會(huì)被氧氣吸收，檢測靈敏度大幅下降，甚至無法準(zhǔn)確定量。對(duì)于鑄鐵、鑄鋁等基體材料，這種影響會(huì)進(jìn)一步放大，導(dǎo)致碳、硫等關(guān)鍵質(zhì)量控制元素的檢測誤差超出允許范圍。

實(shí)際操作中，需通過氬氣凈化裝置將工業(yè)氬氣提純至99.999%以上，并配合真空泵維持光室壓力<10Pa。定期檢測氬氣露點(diǎn)和真空系統(tǒng)密封性，可有效避免因氣體純度或真空度不足引發(fā)的數(shù)據(jù)失真，確保光電直讀光譜儀在金屬材料分析中的精準(zhǔn)度與可靠性。
